桂林鴻程干式制砂粉體機械系統立面圖

　　桂林鴻程干式制砂粉體機械是桂林鴻程為滿足需 要同時制粉與制砂，而成本不增加的客戶要求而研發出的一套干式制砂粉體機械。投資一套系統的錢可以生產兩種物料，大大 節約的基金，又能產出兩種市場需求的產品。

　　桂林鴻程干式制砂粉體機械系統可同時生產細砂20~80目和粉體80~400目的一 套系統，桂林鴻程根據客戶的需求，采用雷蒙磨粉機作為制粉主機，配置磨機底部的砂粒出料口以析出砂料，形成一套 節能，省成本的粉砂一體工藝生產線。

　　本發明涉及粉體加工設備，具體為一種雷蒙磨粉機細粉、粗粉及砂一體加工系統。

　　一、桂林鴻程干式制砂粉體機械背景技術：

雷蒙磨粉機粗細粉砂 一體加工系統用雷蒙機

　　雷蒙磨粉機粉體加工系統是我國傳統上用于礦粉粉磨加工的設備，應用非常廣泛。

　　雷蒙磨粉機粉磨加工系統主要由破碎機、提升機、儲料斗、磨粉主機、分級機、收集器和引風機等設施組成。

　　按照工藝流程，各設施的連接方式為：破碎機的出料口對應于提升機的入料口，提升機的出料口連通儲料斗的 入口，儲料斗的出口通過給料機送入磨粉主機中進行研磨，磨粉主機的出粉口安裝分級機，分級機通過與收集器連通， 收集器通過管路與引風機連通，引風機與磨粉機回風箱的進風口連通(也可以是不連通，開路)。

　　傳統磨粉機加工系統中，通常是在經分級機分選后，由后面的收集裝置(旋風收集器或脈沖收集器)進行成品粉 收集，調節分級機轉速，可以獲得不同細度的粉體，但這類磨粉系統只能獲得一種成品粉體，要想同時獲取細粉(100目 以上)、粗粉(20目～100目)及建筑用砂，則需增加其它分級系統或篩選系統的磨粉機，無形中增加了磨粉加工系統成本 ，增加了能耗，投入和產出的性價比欠缺。

　　二、桂林鴻程干式制砂粉體機械技術實現要素：

　　針對傳統磨粉機加工系統的不足之處，本發明提出了一種在一臺磨粉主機上同時加工出細粉、粗粉及砂的雷蒙 磨粉機細粉、粗粉及砂一體加工系統。

　　能夠?qū)崿F(xiàn)上述目的的雷蒙磨粉機細粉、粗粉及砂的一體加工系統，其技術方案包括磨粉主機，所述磨粉主機包 括設于底座上的罩筒、所述罩筒內設有磨輥裝置，所述磨輥裝置的磨輥與底座上部內的磨環形成碾磨區，所述底座底部 內設有向碾磨區送料的鏟刀裝置，所不同的是：

　　1、所述罩筒上設有細粉分級機。

　　2、所述罩筒包括構成環腔的內、外筒壁，所述環腔的上口對應于細粉分級機的落料區，環腔內設有斜向的粗 粉卸料板，對應于粗粉卸料板的下端于罩筒外壁上開設粗粉出料口，對應于粗粉出料口設有粗粉螺旋出料機。

　　3、于底座底部開設砂粒出料口，對應于砂粒出料口于底座下方設置砂粒螺旋出料機。

　　常規的，對應于粗粉螺旋出料機的出料口設有粗粉振動篩。

　　常規的，所述粗粉出料口開設于罩筒外壁的下部。

　　三、桂林鴻程干式制砂粉體機械發明的優點：

　　1、本發明雷蒙磨粉機細粉、粗粉及砂一體加工系統可采用一臺磨粉主機一套同時生產細粉、粗粉和沙粒三類 產品。

　　2、本發明具備靈活組合生產分段碾磨料的功能。

　　附圖說明

　　圖1為本發明一種實施方式的結構示意圖。

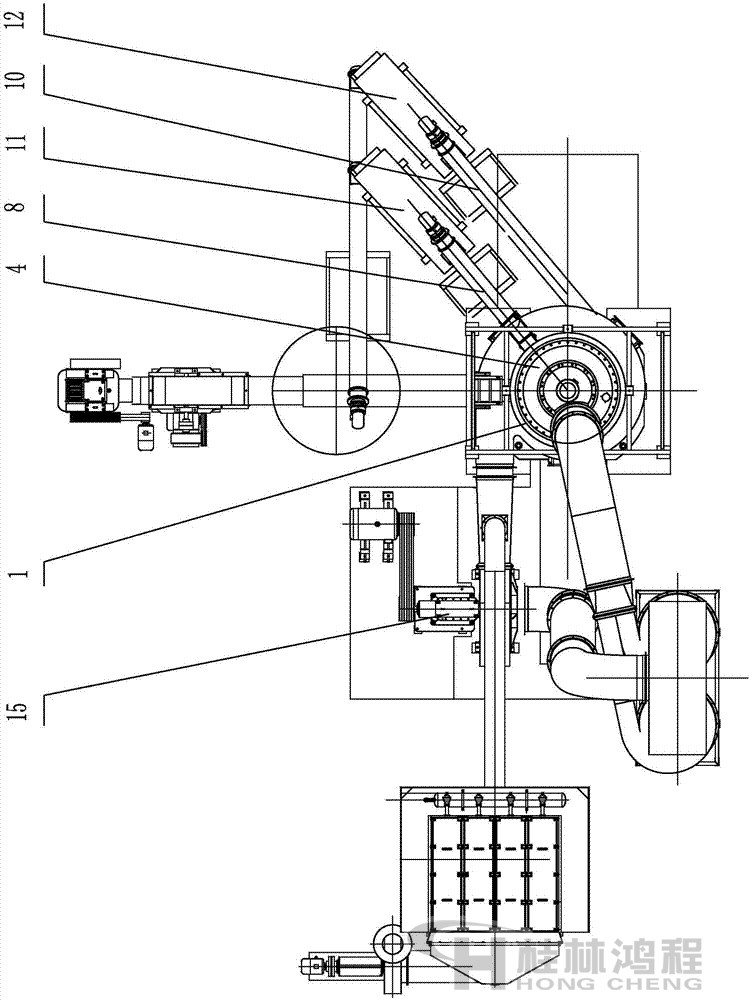

　　圖2為圖1發明的俯視圖。

　　圖3為圖1、圖2實施方式中磨粉主機的內部結構示意圖。

　　圖號標識：1、磨粉主機；2、底座；3、罩筒；4、細粉分級機；5、磨輥裝置；5-1、磨輥；6、磨環；7、粗粉 卸料板；8、粗粉螺旋出料機；9、砂粒出料口；10、砂粒螺旋出料機；11、粗粉振動篩；12、砂粒振動篩；13、粗粉出 料口；14、旋風式收塵器；15、引風機；16、主軸。

　　四、桂林鴻程干式制砂粉體機械具體實施方式

　　下面結合附圖所示實施方式對本發明的技術方案作進一步說明。

　　本發明雷蒙磨粉機細粉、粗粉及砂一體加工系統，其技術方案包括由磨粉主機1、細粉分級機4與旋風式收塵器 14及其連接引風機15的管路組成的傳統粉體加工生產體系，如圖1、圖2所示。

　　所述磨粉主機1包括底座2和罩筒3，所述罩筒3設于底座2上并與底座2的內腔同軸，所述底座2的內腔上部設有 同軸的磨環6，所述罩筒3內設有由主軸16帶動的磨輥裝置5，所述磨輥裝置5上圓周均布的磨輥5-1與磨環6形成磨粉主機 1的碾磨區，所述主軸16還同步帶動圓周均布的鏟刀裝置，所述鏟刀裝置設于碾磨區下方的底座2內腔底部，底座2內腔 底部開設有至少一個砂粒出料口9，如圖3所示。

　　所述細粉分級機4設于罩筒3頂部，細粉分級機4的出料口通過，負壓管路(連通引風機15)連通旋風式收塵器14 ，如圖1、圖2所示。

　　所述罩筒3包括由內、外筒壁形成的環腔，所述環腔的上口對應于細粉分級機4的不合格粉體(即粗粉)落料區， 環腔內設有斜向的粗粉卸料板7，粗粉卸料板7的下端對應于罩筒3的下部，對應于粗粉卸料板7的下端于罩筒3的外筒壁 上開設粗粉出料口13，對應于粗粉出料口13于罩筒3外設置粗粉螺旋出料機8，所述粗粉螺旋出料機8將粗粉導出后經粗 粉振動篩11過篩并收集，如圖1、圖2、圖3所示。

　　所述底座2的內腔底部開設有砂粒出料口9(設有柵格)，對應于砂粒出料口9于底座2下方設置砂粒螺旋出料機10 ，所述砂粒螺旋出料機10將砂粒導出后經砂粒振動篩12過篩并收集，如圖1、圖2、圖3所示。

　　1、本發明加工系統如只需收集細粉，則將粗粉出料口13和砂粒出料口9關閉，碾磨物料隨氣流上升進入分級區 并由細粉分級機4進行篩分，合格的細粉體通過分級區進入旋風式收塵器14收集，不合格的粗體在重力作用下通過罩筒3 的環腔落入碾磨區再次碾磨。

　　2、在上述第1種作業狀態，只打開粗粉出料口13則可同時收集細粉和粗粉。

　　3、在上述第1種作業狀態，只打開砂粒出料口9則可同時收集細粉和砂粒。

　　4、在上述第1種作業狀態，同時打開粗粉出料口13和砂粒出料口9，則可同時收集細粉、粗粉和砂粒。

　　技術總結

　　桂林鴻程干式制砂粉體機械發明公開了一種雷蒙磨粉機細粉、 粗粉及砂一體加工系統，包括磨粉主機，所述磨粉主機包括設于底座上的罩筒、所述罩筒內設有磨輥裝置，所述磨輥裝 置的磨輥與底座上部內的磨環形成碾磨區，所述底座底部內設有向碾磨區送料的鏟刀裝置，所述罩筒上設有細粉分級機 ，所述罩筒包括構成環腔的內、外筒壁，所述環腔的上口對應于細粉分級機的落料區，環腔內設有斜向粗粉卸料板，對 應于粗粉卸料板的下端于罩筒外壁上開設粗粉出料口，對應于粗粉出料口設有粗粉螺旋出料機，于底座底部開設砂粒出 料口，對應于砂粒出料口于底座下方設置砂粒螺旋出料機。本發明不僅具備磨粉機生產各類微粉的功能，還具備生產分 段粗粉、砂石的功能。

　　受保護的技術使用者：桂林鴻程礦山設備制造有限責任公司
