燒結(jié)稀土磁體廢料磨粉機(jī)力助解決中國(guó)稀土資源短缺難題

　　稀土元素是工業(yè)維生素，燒結(jié)稀土磁體廢料磨粉機(jī)力助解決中國(guó)稀土資源短缺難題。HLM稀土廢料磨粉機(jī)可將燒結(jié)稀土磁體廢料研磨成粉，然后提取回收釤、釹和鈷等元素，提升稀土的資源利用率。

　　據(jù)中國(guó)稀土行業(yè)協(xié)會(huì)調(diào)查數(shù)據(jù)顯示，全國(guó)共有稀土廢料綜合回收企業(yè)56家，其中江西39家，江蘇4家，湖南3家，內(nèi)蒙古、山西各2家，河北、山東、廣東、浙江、云南各一家。

　　▼從廢舊稀土熒光粉中提取稀土

　　在我們的日常生活中，手機(jī)、彩電、熒光燈和陰極射線管(CRT)顯示器等基本生活用品中都含有一定量的稀土熒光粉，隨著使用年限的增加，這些基本生活用品的使用壽命也逐漸到期，從而造成了其中所含的廢舊稀土熒光粉不斷增多。

目前，國(guó)內(nèi)外的專家學(xué)者對(duì)廢舊稀土熒光粉的無(wú)害化處理和資源化利用技術(shù)進(jìn)行了大量研究，其中主要有化學(xué)法、物理法和生物法。

　　化學(xué)法

（1）酸法：Liang等研究了堿熔還原-酸浸處理廢舊熒光粉的新工藝。

Zhang等采用一段酸浸-堿熔-二段酸浸法對(duì)廢舊稀土熒光粉進(jìn)行處理。

李洪枚采用H2SO4，HCl和HNO33種酸分別浸出稀土熒光燈生產(chǎn)工藝過(guò)程產(chǎn)生的工藝廢稀土熒光粉，實(shí)驗(yàn)結(jié)果表明，酸浸出法能夠浸出廢稀土熒光粉中的稀土。

Liu等提出了兩步HCl溶解從廢舊熒光粉中回收稀土的新方法。結(jié)果表明，采用兩步HCl溶解工藝最終得到的是分離后的稀土元素，省去了后序分離、提純等步驟，試劑消耗減少、工藝流程大大縮短，該方法可以應(yīng)用到工業(yè)中進(jìn)行大規(guī)模生產(chǎn)。

（2）堿法：吳玉鋒等在超聲波輔助下用NaOH或KOH亞熔鹽介質(zhì)對(duì)廢舊熒光粉進(jìn)行浸出，實(shí)驗(yàn)在裝有超聲和水蒸氣冷凝回流裝置的反應(yīng)釜中進(jìn)行。

（3）生物法：Ｒeed等利用微生物產(chǎn)生的葡萄糖酸和其他有機(jī)酸來(lái)進(jìn)行熒光粉中稀土元素浸出實(shí)驗(yàn)研究。

　　物理法

（1）浮選法：Hirajima等研究了一種名為十二烷基醋酸銨(DAA)的陽(yáng)離子浮選劑以及兩種陰離子浮選劑十二烷基硫酸鈉(SDS)和油酸鈉(NaOI)對(duì)各類熒光粉混合物的浮選效果。

（2）端切/空氣推動(dòng)法：Wu等對(duì)當(dāng)前回收三色熒光粉中的稀土的主要工藝以及技術(shù)前景做了比較全面的概述。

（3）機(jī)械活化法：Tan等研究了機(jī)械活化預(yù)處理對(duì)回收廢熒光粉中稀土元素的影響。結(jié)果表明，在酸浸之前對(duì)廢舊熒光粉進(jìn)行機(jī)械活化預(yù)處理，稀土的總回收率明顯提高。

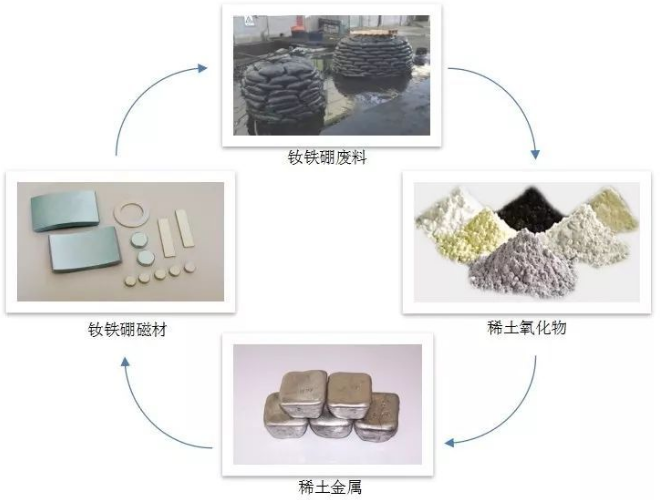

　　▼從釹鐵硼廢料中提取稀土

釹鐵硼永磁材料廣泛地應(yīng)用于冶金、化工、材料、航空航天、通訊、電子、汽車等國(guó)民經(jīng)濟(jì)的各個(gè)領(lǐng)域。由于目前的生產(chǎn)工藝及設(shè)備等限制因素，釹鐵硼永磁材料在生產(chǎn)和加工過(guò)程中，會(huì)產(chǎn)生30%左右的廢料；在運(yùn)輸方面，由于釹鐵硼廢料具有磁性，不能高空運(yùn)輸，只能集中收集和處理，這加大了釹鐵硼廢料回收的難度。

　　濕法

　　王毅軍等采用了HCl優(yōu)溶的方法分離提取釹鐵硼廢料中稀土元素，該工藝通過(guò)調(diào)節(jié)溶解稀土元素溶液的pH(控制在4.0～4.5)，使得HCl溶液對(duì)稀土元素的優(yōu)先溶解，從而最終達(dá)到稀土與雜質(zhì)選擇性分離的目的。

　　火法

Nakamoto等繪制了Nd-Fe-O的相圖，以此相圖為基礎(chǔ)，通過(guò)控制熔融釹鐵硼廢料的O2分壓，將稀土元素充分的轉(zhuǎn)變?yōu)橄⊥裂趸铮瑢?duì)于鐵元素而言，使其以鐵單質(zhì)的形式存在，并利用金屬和渣分離的方法將稀土和鐵分離。

　　短流程再制造法

李現(xiàn)濤以燒結(jié)釹鐵硼廢料為對(duì)象，對(duì)廢料中的稀土及伴生資源綜合回收進(jìn)行研究。利用氫處理技術(shù)將塊狀燒結(jié)釹鐵硼廢料制備成高性能再生粘結(jié)磁體和再生燒結(jié)磁體。

▼從稀土熔鹽電解渣中提取稀土

由于熔鹽電解渣中稀土含量很高，回收利用價(jià)值大，目前越來(lái)越多的國(guó)內(nèi)外專家學(xué)者對(duì)稀土熔鹽電解渣回收利用技術(shù)進(jìn)行了研究。

酸法

肖勇等利用稀土氟化物不與HCl反應(yīng)的特性，采用HCl浸出將稀土鐠釹熔鹽電解廢料中的可溶性非稀土雜質(zhì)和可溶稀土化合物溶解浸出并加以回收，得到合格的稀土氟化物和稀土氧化物。結(jié)果表明，在磨料粒度為－200目，溫度為50℃，加入HCl至最終體系pH值保持在0.5，反應(yīng)時(shí)間為4h時(shí)，廢渣中主要非稀土金屬雜質(zhì)去除率超過(guò)94%，稀土的總回收率達(dá)97.56%，所制取的稀土氟化物和稀土氧化物達(dá)到國(guó)家標(biāo)準(zhǔn)。

堿法

林劍等首先將稀土金屬熔鹽電解廢料粉碎，然后加入Ca(OH)2進(jìn)行配料，置于馬弗爐中燒結(jié)，將燒結(jié)渣取出用HCl溶解，得到的浸出液用P507萃取分離，反萃后液進(jìn)行H2CO3沉淀，沉淀物經(jīng)灼燒后得到氧化稀土產(chǎn)品；該工藝可制取單一的稀土氧化物，其中原料中的氟被置換，生成CaF2。在稀土金屬熔鹽電解廢料與Ca(OH)2按重量比1∶0.5，反應(yīng)溫度950℃，反應(yīng)時(shí)間3.5h的條件下，氧化稀土回收率為94.44%，產(chǎn)品質(zhì)量達(dá)到國(guó)家的標(biāo)準(zhǔn)。

▼從稀土拋光粉廢料中提取稀土

稀土拋光粉廢料含Ce、La、O、F、Al、Si等元素，其中CeO2和La2O3總量一般在40%~60%，稀土含量較高。

采用市售無(wú)機(jī)酸低溫分解稀土拋光粉廢料制備超精密稀土拋光粉，考察了無(wú)機(jī)酸種類與用量、反應(yīng)溫度、反應(yīng)時(shí)間、浸出次數(shù)對(duì)稀土浸出效果的影響，檢測(cè)了所制備稀土拋光粉粒度和化學(xué)成分，并分析了制備過(guò)程的反應(yīng)機(jī)理。

結(jié)果顯示，在鹽酸濃度37％、酸料質(zhì)量比值3.5、反應(yīng)溫度98～103℃、一次浸出8h、二次浸出7h的條件下，稀土拋光粉廢料經(jīng)鹽酸二次浸出后稀土浸出率高達(dá)99.23％；本工藝可制備出CeO2含量67.64％、La2O3含量24.39％、F含量6.00％的超精密稀土拋光粉，該拋光粉平均粒度0.39μｍ，粒度分布均勻。

▼從其他稀土廢料中提取稀土

陳冬英等研究了從真空鈣熱還原爐渣中回收稀土的工藝條件。該工藝采用酸性復(fù)合劑作浸取劑，考察了還原爐渣的粒度、浸取劑的濃度對(duì)浸取出效果的影響。

　　鴻程HLM稀土廢料磨粉機(jī)

　　【進(jìn)料粒度】: 50mm

　　【出粉細(xì)度】: 80-325目

　　【產(chǎn) 量】: 9-70t/h

　　【應(yīng)用領(lǐng)域】: 建材、化工、冶金、涂料、造紙、橡膠、醫(yī)藥、食品等領(lǐng)域濕度6%以內(nèi)、莫氏硬度7級(jí)以下的非易燃易爆物料的粉磨加工。

　　【適用物料】: 稀土廢料、鉀長(zhǎng)石、煤、高嶺土、重晶石、螢石、滑石、水渣、石油焦、灰鈣粉、硅灰石、石膏、石灰石、長(zhǎng)石、磷礦、大理石、石英砂、膨潤(rùn)土、石墨、錳礦等硬度莫氏7級(jí)以下的非金屬礦物料。

　　【產(chǎn)品簡(jiǎn)介】: HLM系列立式磨粉機(jī)是桂林鴻程通過(guò)學(xué)習(xí)引進(jìn)國(guó)外先進(jìn)技術(shù)，經(jīng)歷二十多年潛心研究開(kāi)發(fā)出的一款高效節(jié)能、烘干兼磨粉功能的系列化先進(jìn)粉磨設(shè)備。

　　桂林鴻程稀土廢料磨粉機(jī)，新型雷蒙磨粉機(jī)，以品質(zhì)打天下，以客戶滿意為服務(wù)宗旨。若需要雷蒙磨、立式礦粉研磨機(jī)設(shè)備，可以來(lái)電咨詢我們的稀土廢料磨粉機(jī)，雷蒙磨，立式礦粉研磨機(jī)市場(chǎng)部。電話是：0773-3661663。我們的立式礦粉研磨機(jī)技術(shù)員歡迎您的來(lái)電咨詢。
